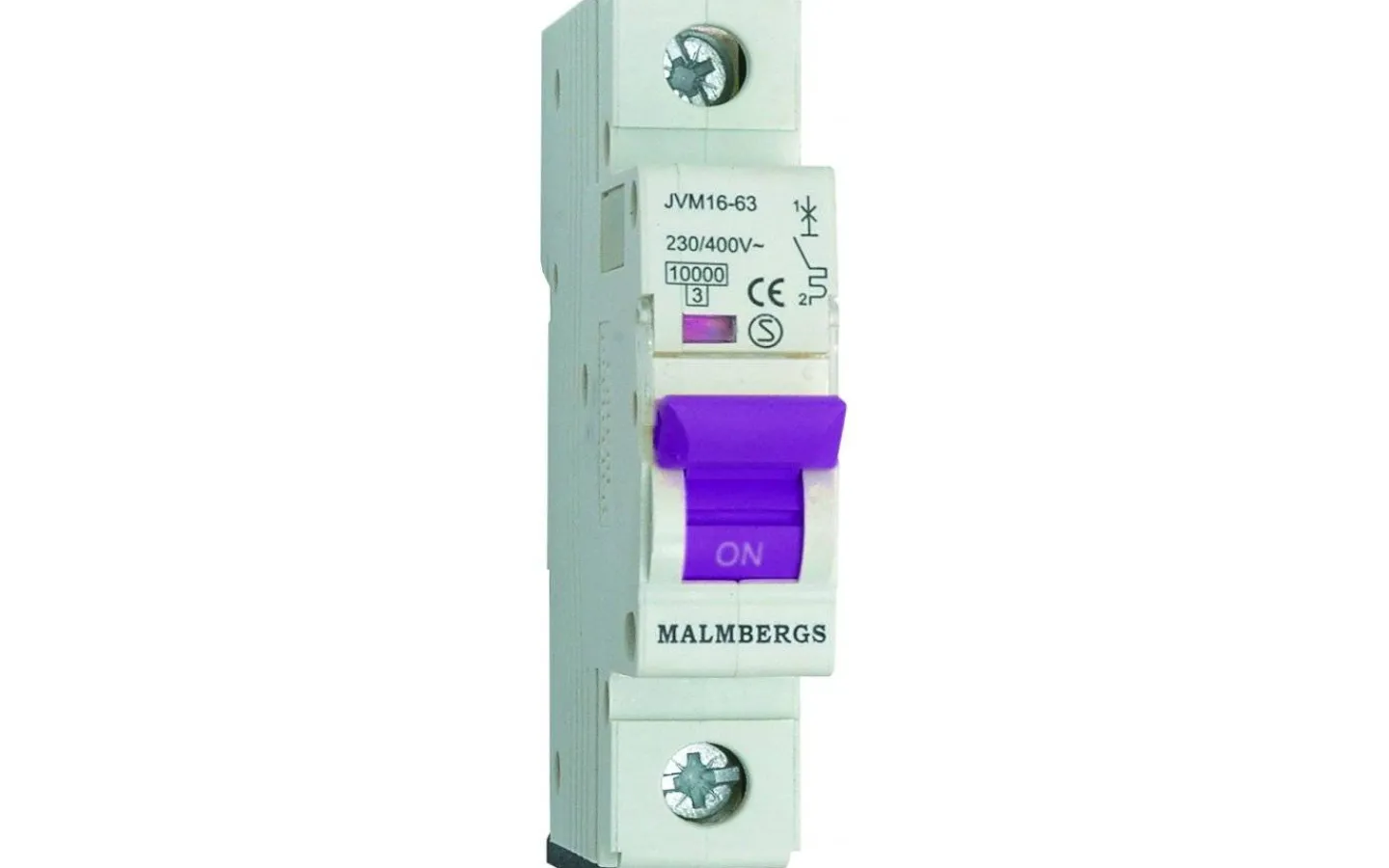

Normkomponenter<Malmbergs Automatsäkring, , 32A, 1P, C-Typ

C-karakteristik (”trög”) 10kA märkkortslutningsström 2-40A.

Automatsäkringarna är producerade efter de nyaste europanormerna EN 60 898 och EN 60947-2.

Automatsäkringarna är mycket monteringsvänliga. Anslutningarna till automatsäkringarna möjliggör anslutning av både kabel och fasskena på nedsidan av säkringen samtidigt. Gaffel resp. stiftskena är användbara. Kabel kan även anslutas på ovansidan.

Automatsäkringens goda egenskaper såsom termiskt överlastskydd samt elektromagnetiskt kortslutningsskydd, gör den mycket lämplig
som skydd för ledningar och apparater. Automatsäkringen skall automatiskt lösa ut vid ett förutbestämt strömvärde.

Användning
Rent generellt ger en snabb säkring bättre ledningsskydd än en trög, då den löser snabbare vid kortslutning. Snabb automatsäkring
förbättrar dessutom selektiviteten till förkopplad säkring. Därför bör snabbast möjliga säkring väljas, som inte löser ut vid t.ex. startströmmar. För att förbättra selektiviteten bör dessutom förkopplad säkring vara trög och ha så stor märkström som möjligt.

Bostäder med 16, 20 eller 25A huvudsäkring
1. Försök att använda trög huvudsäkring för att förbättra selektiviteten i anläggningen.
2. Använd B-karakteristik (B) generellt, som ger bättre selektivitet än C.
3. Använd C-karakteristik (C), där risken är stor att B löser ut för t.ex. mikrovågsugn, centraldammsugare och speciella belastningar med hög startström.

Butiker, industri, kontor och offentlig miljö med huvudsäkring större än 25A
1. Använd B-karakteristik (B) till belysningsgrupper, köksmaskiner och andra grupper, där belastningen är känd och har låg startström.
2. Använd C-karakteristik (C) till uttagsgrupper och övriga grupper med okända belastningar eller belastningar med höga startströmmar
t.ex. motorer, fläktar och transformatorer.

• Specifikationer

Bygghöjd från DIN-skena

75 mm efter DIN 43880

Mekanisk livslängd

20 000 omkopplingar

Märkkortslutningsström

10kA, enligt DIN/VDE 0641

Nominell spänning

230/400V, 400V AC

Typ av anslutning

Separata anslutningar för kabel/fasskena (stifttyp) resp. fasskena (gaffeltyp) dras med en gemensam skruv.

Vippans färg

Violett

Energibegränsningsklass

3

EAN

7392529081367

Temperaturområde

-5°C till + 40°C

Bredd

17,6 mm

Märkström

32A

Frekvens

50/60Hz

Poltal

1

Anslutning

1,5-16 mm² alt. 2x(1,5-10) mm² alt. fasskena

Kapslingsklass

IP20
