Cee,Skarvkabel,Central,Dimmrar<Malmbergs Slutfördelningscentral, 63A

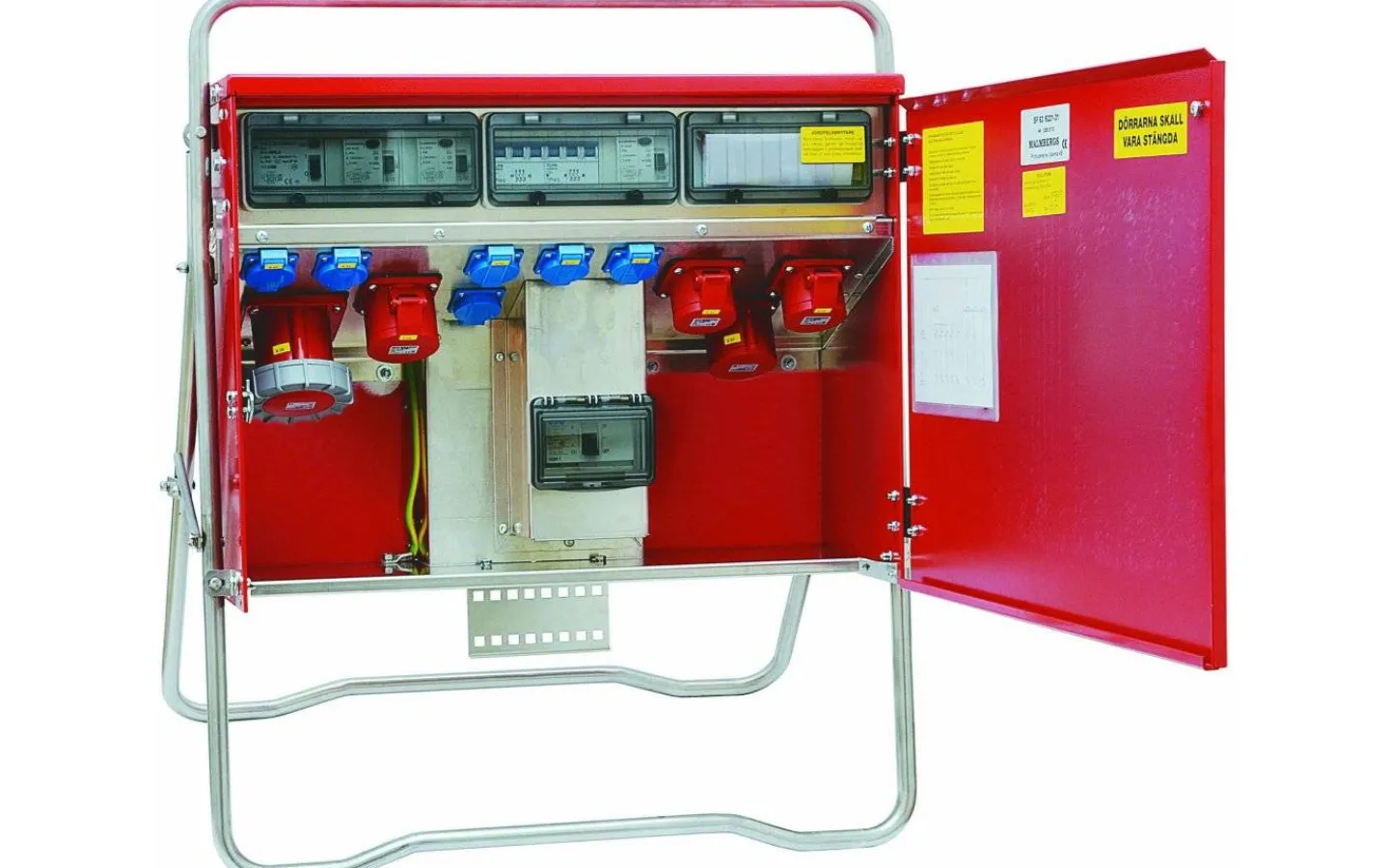

Tillverkad i 1,5 mm pulverlackerad saltvattenbeständig aluminium. Aluminiumet är av en speciallegering vilket gör att styrkan motsvarar 2,5 mm men ger betydligt lägre vikt. Centralen har väggfästen, ihopfällbara ben och är staplingsbar. Låsbara dörrar. Konstruerad och certifierad enligt EN 60 439-4 samt SS4364000 Utgåva 2 och är CE-märkt. Kortslutningshållfasthet Icf= 17 kA.

Användningsområde
Slutfördelningscentraler är som en undercentral men för fast inmatning. Anslutning sker via kabel, koppar eller aluminium, till plint från huvudcentraler 63A med fast utmatning eller huvudfördelningscentraler
från 125/160A upp till 630A.

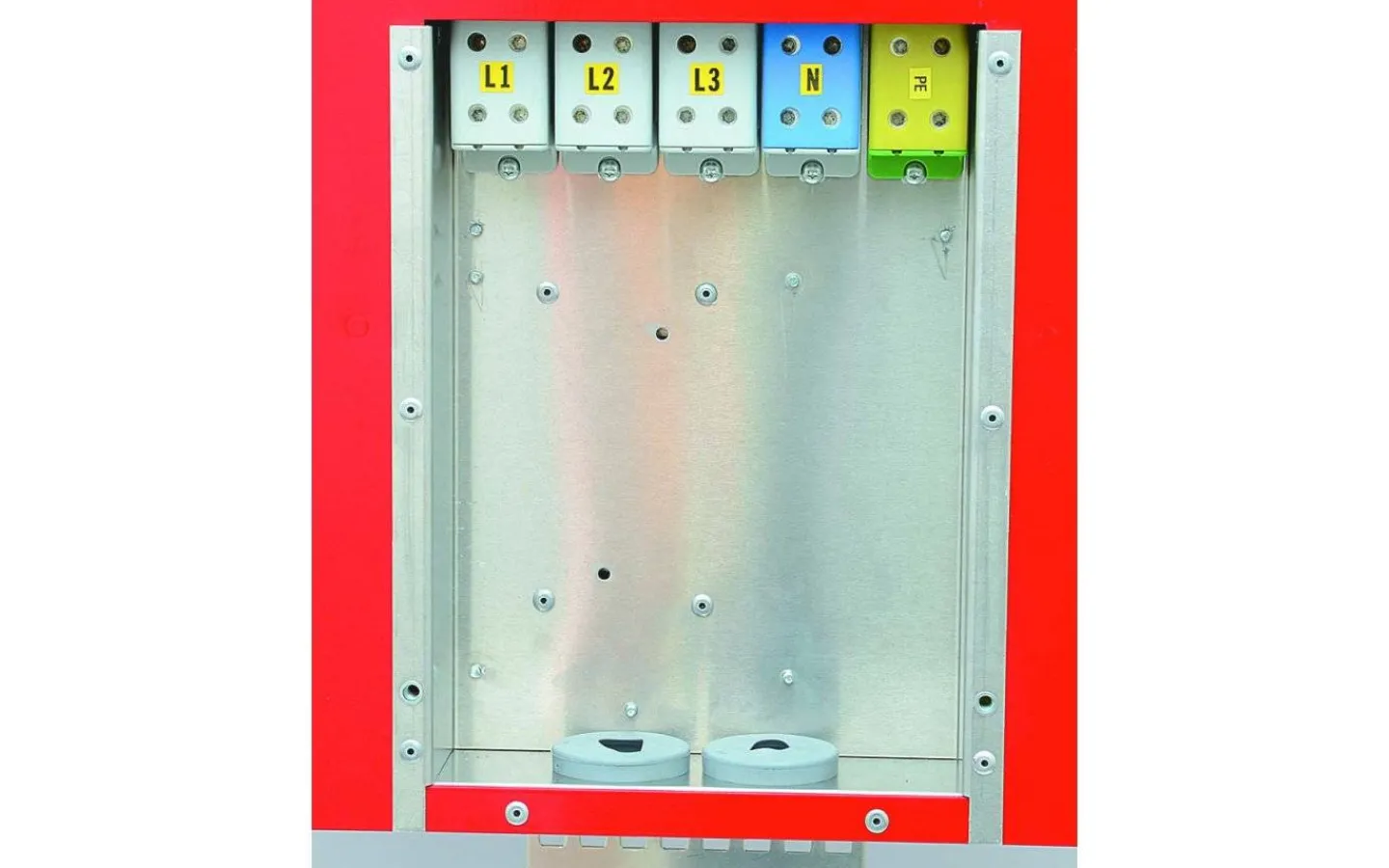

För fast inkoppling till plint, CU/AL-ledare 6-95 mm². Inkommande effektbrytare 63A som huvudbrytare/säkring för enkel återställning efter överbelastning.

1 st Effektbrytare 3-pol, 63A
1 st CEE-uttag 3+N+J (avsäkr. via effektbrytaren), 63A
2 st CEE-uttag 3+N+J, 32A
2 st CEE-uttag 3+N+J, 16A
6 st Schuko-uttag, 16A
2 st Normsäkringar 3-pol, 32A
2 st Normsäkringar 3-pol, 16A
3 st Normsäkringar 1-pol, 16A
1 st Jordfelsbrytare, 300mA, 63A
1 st Jordfelsbrytare, 30mA, 63A
3 st Jordfelsbrytare, 30mA, 40A

Fördelning över jordfelsbrytare:
JFB1 300mA: 1 st CEE-uttag 3+N+J, 63A
JFB2 30mA: 6 st schuko, 2 st CEE-uttag 3+N+J, 16A
JFB3 30mA: 1 st CEE-uttag 3+N+J, 32A
JFB4 30mA: 1 st CEE-uttag 3+N+J, 32A

• Specifikationer

Märkkortslutningsström

Icf, 25kA

Mått (BxHxDj)

760x880x285 mm (inkl. stativ)

Vikt

24 kg

Märkström

63A

Kapslingsklass

IP44
